Recuperación de aguas pluviales

Un sistema de recolección de agua de lluvia, consiste en la recolección y almacenamiento del agua de lluvia, para ser utilizada posteriormente para cualquier uso.
Un sistema de captación básico está compuesto por: area de captación, recolección-conducción y almacenamiento.
La viabilidad técnica y económica dependerá de la precipitación pluviométrica de la zona en la que se pretenda instalar así como del uso que se le dé al recurso agua.
                                                      Cálculos previos
Siendo
Pdisp : Pluviometría promedio anual medida en la zona donde se pretende implementar la captación del agua de lluvia.
Vreq: Volumen requerido.
AC: Área de captación necesaria.
           Precipitación disponible  = Volumen requerido / área de captación
Por lo general los valores conocidos son la Precipitación disponible y el Volumen requerido; el área de captación la determinamos con la siguiente fórmula.
          Área de captación = Volumen requerido / Precipitación disponible.

                                                  Nuestro caso en particular
En nuestro caso el área de captación ya está disponible y corresponde a un Roof Garden de 50 m2. En su momento nos hicimos la pregunta obligada, ¿Cómo calculamos la cantidad en litros que puede captar esta área?.

Por lo regular nos dan los valores de precipitación pluvial medida por un Pluviómetro: este es un indicador simple de la lluvia caída, consistente en un recipiente especial cilíndrico, con una escala graduada. La altura del agua que llena el recipiente equivale a la precipitación y se mide en mm.

Si el valor que nos dan es de 1 mm esto equivale a un litro por metro cuadrado es decir:
                                                   1mm = 1Lm2
Si tenemos 50m2, quiere decir que por cada milímetro de precipitación tendremos 50 litros de agua.
                         1mm = 50 litros,  10mm = 500 litros,  20mm = Tinaco de 1000 litros
La precipitación promedio para el Valle de México es de 700mm anuales, si pitágoras no se equivocó quiere decir que en un año podemos captar  700 x 50 = 35000 litros; nada despreciable !!!!!!!!    ante estos cálculos nos dimos a la tarea de planear el lugar para instalar un tinaco de 1100 litros. Como lo pueden apreciar en las fotos, el lugar ideal fue una esquina en donde ya con anterioridad habíamos colocado una gárgola para descargar las aguas pluviales que como pueden ustedes suponer, su destino final era el drenaje.



Esta primer foto nos muestra el lugar que tiene las condiciones necesarias para nuestro proyecto.........

....aquí ya vemos el tinaco que dicho sea de paso, lo compramos con la venta de una orquídea........$ 1500.00.......

......fue necesario hacerle espacio entre las hojas de la piñanona.......

....el precio del tinaco incluye válvula y flotador que no lo vamos a necesitar, válvula inferior en la que vamos a conectar la manguera para el riego de plantas del jardín y un tubo como jarro de aire el cual quitamos y en su lugar instalamos una manguera transparente que nos sirve para revisar el nivel del agua del tinaco.
En estas fechas, junio del 2015, estamos entrando a la etapa de administración del agua, y ya estamos pensando que en tiempo de lluvias, podemos utilizar el agua del tinaco para alimentar el depósito de agua del sanitario del baño de visitas.
En otras palabras nos esperan nuevas experiencias que compartir con ustedes y sobre todo nos da mucho gusto que los tinacos de agua que vamos ahorrar, sirvan para satisfacer las necesidades de gente que carece o no tiene la suficiente.


Que hermoso es ver llover y saber que se llena mi tinaco......

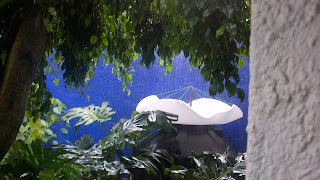

al tinaco le adapté un sombrero charro para canalizar más el chorro....

...con este chorro, voy a poder vender aguas frescas.......


Opiniones y Comentarios

Mi estimado Oscar:

Como siempre, muy interesante tu más reciente actividad; en efecto, todos deberíamos hacer algo por aprovechar lo que la naturaleza nos regala (sol, agua, viento) y darlo a conocer, o mejor, ofrecerlo a la comunidad para mejorar de alguna manera sus condiciones de vida.

Mis felicitaciones y

Un abrazo.

Enrique.
---------------------------------------------------------

Gracias Oscar.  Es algo realmente muy sencillo.  No se si aquí los hoteleros hagan algo así, pero sería realmente bueno.  Les mando besos y abrazos

Rossana



Solicitud del Editor

En esta ocasión me gustaría que compartieras lo que se vive allá en Playa del Carmen, en particular en tu casa:
El agua dulce es cara?
Hay suministro suficiente?
Cuentas con algún sistema de recuperación de aguas pluviales?
Tu casa cuenta con una descarga de aguas pluviales?
Tienes necesidad de regar plantas en tu jardín?
Con que frecuencia lo haces?


Besos

Respuesta

Hola
Desde mi punto de vista el suministro de agua potable si es caro aquí, más ahora que nos retiraron el subsidio.  Somos muy responsables en cuanto al uso del agua, cerramos las llaves de la regadera para enjabonarnos, no dejamos las llaves abiertas cuando nos lavamos los dientes o las manos; de igual manera para lavar los trastes.  El agua con la que lavo la ropa la reuso para lavarle a mi K-mila, el agua que sale del enjuague la almaceno en un bote y la reuso para el lavado de la siguiente carga.
Aún así, con todos estos cuidados pago $130.00 mensuales, comparado con los $60.00 que pagábamos cuando llegamos a Playa y éramos tres personas viviendo aquí.

Pocas veces he escuchado de problemas en el abasto de agua en la ciudad, regularmente es cuando se hacen reparaciones.  El sistema que se utiliza en la ciudad es el de "tandeo", o sea, bombean agua en determinados horarios.  En el fraccionamiento donde vivo, contamos con una cisterna y bombas que funcionan en varios horarios durante el día.

No cuento con sistema de recuperación, Cuando lo planteaste me pareció una excelente idea, el problema es que aquí las lluvias siempre van ligadas a tormentas tropicales o ciclones y mi problema sería el almacenaje, pues en un sólo evento tendría que almacenar una cantidad muy grande, que no usaría hasta la siguiente temporada de estiaje,  (si la dedicara sólo para riego), que en realidad es muy corta, pues en invierno todos los frentes frios de norteamérica nos llegan en forma de lluvia.

Me gustaría tener algún sistema para recolectar el agua de lluvia y emplearla digamos para el sanitario, la lavadora y la regadera, así valdría más la pena, aunque supongo que esto sería complicado por las instalaciones... Bueno, tal vez podría hacerse, alguna sugerencia Ingeniero?

Besos
Rossana

Editor
Te sugiero nos envíes un dibujo en planta de la distribución de tu casa indicándonos:
1.- Lugar en tu azotea en donde se descargan las aguas pluviales.
2.- Posibilidad de colocar un tinaco ya sea oculto o visible
3.- Sitios del baño de la planta baja, cocina, lavadero, así como del o los jardines.

Nota: no se si me expliqué pero te voy hacer un pequeño dibujo como ejemplo.

Besos
Oscar
 ---------------------------------------------------------
 ÓSCAR
TE FELICITO QUE ESTAS HACIENDO UN BUEN USO DE LAS AGUAS DE LLUVIAS QUE ES LO ÚNICO QUE CAE DEL CIELO, Y DESGRACIADAMENTE EN TODA LA REPÚBLICA MEXICANA ESTAS AGUAS DE LLUVIA EN CUANTO CAEN  SE VAN A LOS CAÑOS DE AGUAS NEGRAS, TODOS LOS RÍOS SE  HAN ENTUBADO Y AHORA LLEVAN AGUAS NEGRAS, ES UNA DESGRACIA, DESPERDICIAR ESTOS RECURSOS , NO TENEMOS LA CULTURA DE APROVECHAR ESTE RECURSO QUE LA NATURALEZA NOS REGALA.
CADA COLONIA DEBERÍA TENER UNA PLANTA DE TRATAMIENTO DE AGUAS, PARA QUE SE UTILIZARA PARA EL RIEGO DE JARDINES , PERO EN MÉXICO DESPERDICIAMOS ESTE RECURSO, A VER CUANDO APRENDEREMOS ,
SALUDOS..............
JESÚS
-----------------------------------------------------

Oscar:

Te felicito porque:

·         Usas el blog como unión de la generación
·         Nos muestras información interesante
·         Nos haces ver lo sencillo que es aprovechar la naturaleza
·         Predicas con el ejemplo


Cordiales Saludos.

 Ing. J. Octavio de la Paz Mena
--------------------------------------------
Un problema viejo y un oportuno recordatorio y posible solución.
Coincide tu artículo con la encíclica Laudatos si del Papa Francisco, misma que voy a  buscar para ver por qué él defiende lo que hagamos a favor del cambio climático.
Pero mientras hacemos algo parecido a lo que tu ilustras les comparto algo muy simple:
En el lavabo de más uso tener un recipiente para captura del agua cuando se lava uno las manos, usar a discreción esta agua pata el sanitario. Alguien que nunca vamos a conocer en algún lugar remoto se beneficiará.
Saludos
Salvador Nocetti
-------------------------------------------------
